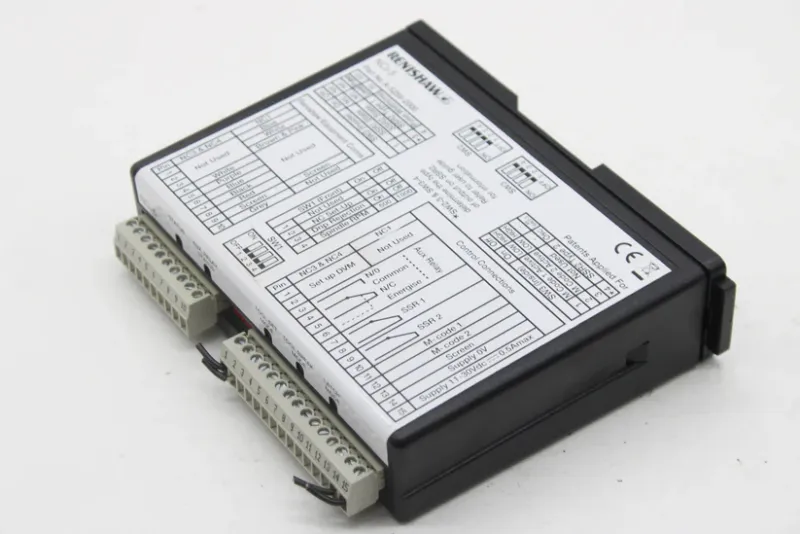

Renishaw NCI-5: паспорт и инструкция
Renishaw NCI-5 — интерфейсный блок (Non-Contact Interface), который согласует бесконтактные датчики контроля целостности и настройки инструмента серии Renishaw NC с системой ЧПУ станка. Блок принимает сигнал от приёмника датчика и преобразует его в релейный или логический сигнал, понятный контроллеру PLC станка.
Ниже — краткий паспорт устройства: за что отвечает блок, какие у него характеристики, как его подобрать и куда обращаться за оригинальной деталью и документацией.
- Назначение и принцип работы NCI-5
- Технические характеристики
- Подключение и монтаж
- Где купить оригинальный Renishaw NCI-5
- Частые вопросы
- Заключение
- Связанные материалы
Назначение и принцип работы NCI-5
Датчики серии NC (NC1, NC3, NC4 и подобные) работают на основе инфракрасного луча: приёмник фиксирует прерывание или отклонение луча при контакте инструмента с зоной контроля. Сам приёмник выдаёт слабый аналоговый или оптический сигнал, который нельзя напрямую подать на вход ЧПУ — для этого и нужен интерфейсный блок.
NCI-5 принимает сигнал от приёмного модуля датчика, обрабатывает его и формирует стандартные выходные сигналы — «инструмент цел», «инструмент разрушен», «луч перекрыт» — которые заводятся на дискретные входы контроллера станка. Такая схема используется как для проверки поломки инструмента, так и для контроля его настройки на бесконтактных щупах Renishaw.
Блок устанавливается не на самом станке, а в шкафу управления, поэтому требования к его защите от пыли и СОЖ ниже, чем у датчика или приёмника в рабочей зоне.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Интерфейсный блок (Non-Contact Interface) для бесконтактных систем контроля инструмента |
| Совместимость | Датчики серии Renishaw NC (уточняйте точную модель по руководству станка) |
| Входной сигнал | Сигнал от приёмного модуля датчика (оптический/аналоговый, преобразуется в цифровой) |
| Выходной сигнал | Релейные/дискретные выходы для ЧПУ и PLC станка |
| Монтаж | Шкаф управления станка, крепление на DIN-рейку или панель |
| Питание | Низковольтное постоянное напряжение, точное значение — по паспорту устройства |
| Артикул | A-5259-2000 |
Точные значения напряжения питания, номиналов реле и распиновки разъёмов приводятся в оригинальном руководстве на Renishaw NCI-5 — перед монтажом уточняйте их по документации к конкретному экземпляру.
Подключение и монтаж
Перед установкой блока проверяют, что модель приёмника датчика совместима именно с NCI-5 — в линейке Renishaw есть несколько интерфейсов (NCI-4, NCI-6 и другие), которые различаются типом выходных сигналов и разъёмами. Ошибка на этом шаге — частая причина того, что система «не видит» датчик после замены интерфейса.
Общий порядок работ:
— отключить питание шкафа управления; — демонтировать неисправный или устаревший интерфейс и установить NCI-5 на штатное место крепления; — подключить кабель от приёмника датчика и кабели выходных сигналов к клеммам PLC согласно схеме станка; — подать питание и проверить срабатывание выходов при тестовом прерывании луча датчика.
Если после монтажа сигналы не проходят на контроллер, сначала проверяют целостность кабельной трассы и совместимость назначенных клемм, а не сам блок — интерфейсы Renishaw достаточно надёжны при правильном подключении. Подробнее про типовые неисправности датчиков Renishaw и их устранение — в статье о причинах ошибок Renishaw.
Где купить оригинальный Renishaw NCI-5
«Эффективное производство» поставляет оригинальные комплектующие Renishaw, включая интерфейсные блоки серии NCI, с гарантией 12 месяцев и сопроводительной документацией. При заказе можно уточнить совместимость конкретного блока с установленным на станке датчиком и получить поддержку по подбору кабелей и распиновке.
Интерфейсный блок для бесконтактных датчиков контроля и настройки инструмента серии Renishaw NC, преобразует сигнал приёмника в дискретные сигналы для ЧПУ.
Для чего нужен Renishaw NCI-5? Он преобразует сигнал бесконтактного датчика контроля инструмента в вид, понятный контроллеру станка, и передаёт на ЧПУ статусы «инструмент цел», «инструмент разрушен» или «луч перекрыт».
Можно ли поставить NCI-5 вместо другого интерфейса Renishaw? Только если совместимость подтверждена — интерфейсы отличаются типом выходных сигналов и разъёмами, замена «наугад» приводит к тому, что PLC не получает корректный сигнал.
Где устанавливается блок? В шкафу управления станка, а не в рабочей зоне, поэтому требования к защите от пыли и СОЖ у него ниже, чем у самого датчика.
Нужна ли настройка после замены интерфейса? Обычно требуется проверка срабатывания выходных сигналов и, при необходимости, корректировка параметров в PLC станка — точный порядок приведён в руководстве на станок.
Заключение
Renishaw NCI-5 — вспомогательный, но критичный элемент цепочки контроля инструмента: без корректно подобранного и подключённого интерфейса даже исправный датчик не передаст сигнал на ЧПУ. При замене важно точно подтвердить совместимость модели интерфейса с установленным приёмником и аккуратно свести кабельные трассы согласно схеме станка.
Частые вопросы
- Для чего нужен Renishaw NCI-5?
- Блок преобразует сигнал бесконтактного датчика контроля инструмента в дискретные сигналы для ЧПУ, показывая статус «инструмент цел», «инструмент разрушен» или «луч перекрыт».
- Совместим ли NCI-5 с любым датчиком серии NC?
- Нет, совместимость нужно уточнять по документации станка — в линейке Renishaw несколько интерфейсов с разным типом выходных сигналов и разъёмов.
- Где физически устанавливается интерфейсный блок?
- В шкафу управления станка, а не в рабочей зоне, поэтому требования к его защите от загрязнений ниже, чем у самого датчика.
- Что делать, если после установки NCI-5 сигнал не проходит на PLC?
- Сначала проверьте кабельную трассу и правильность назначения клемм, а не сам блок — при корректном подключении интерфейсы Renishaw работают стабильно.
- Нужна ли перенастройка ЧПУ после замены интерфейса?
- Как правило, требуется проверить срабатывание выходных сигналов и при необходимости скорректировать параметры в PLC — точный порядок указан в руководстве на станок.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw NCI-5 на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
