Как выбрать зажимные приспособления OML для ЧПУ: обзор серий
Выбор зажимного приспособления часто откладывают на потом, ориентируясь на «что есть на складе», а потом расплачиваются нестабильным базированием, потерянным тактом и повреждёнными поверхностями заготовок. Итальянский производитель OML предлагает несколько линеек оснастки — от эксцентриковых самоблокирующихся зажимов до специальных тисков, которые закрывают большинство задач фрезерной и токарной обработки. В статье разбираем принцип работы каждой серии, различия между ними и практические критерии подбора, чтобы приспособление действительно снижало время наладки, а не создавало новую проблему.
- Назначение зажимных приспособлений OML
- Основные серии: CAM SYSTEM, тиски, аксессуары
- Принцип работы эксцентрикового самоблокирующегося зажима
- Сравнение OML с альтернативными решениями
- Как выбрать приспособление под деталь и станок
- Монтаж, настройка и обслуживание
- Типичные ошибки при выборе и эксплуатации
Назначение зажимных приспособлений OML
Зажимное приспособление в обрабатывающем центре решает две задачи одновременно: фиксирует заготовку в заданном положении относительно осей станка и обеспечивает достаточное усилие удержания при резании, не деформируя деталь. Для операций с ЧПУ к этому добавляется требование повторяемости — каждая следующая заготовка должна занимать то же положение с точностью, заданной допуском на партию.
Приспособления OML разрабатывались именно под серийную обработку на фрезерных обрабатывающих центрах и станках с ЧПУ, где важны быстрая смена детали, стабильное усилие зажима без ручной подстройки и совместимость со стандартной сеткой отверстий стола или паллеты. Это отличает их от универсальных машинных тисков, которые проще, но требуют больше времени на выверку каждой партии.
Правильно подобранная оснастка снижает не только время наладки, но и вероятность брака от смещения детали в процессе резания — тема, близкая к разбору ошибок позиционирования, приводящих к браку.
Основные серии: CAM SYSTEM, тиски, аксессуары
В каталоге OML для станков с ЧПУ выделяются три группы продукции, которые закрывают разные сценарии закрепления заготовок.
- Эксцентриковые самоблокирующиеся зажимные устройства CAM SYSTEM — модульные прижимы с эксцентриковым механизмом, которые фиксируются одним поворотом рычага и держат усилие без дополнительной подкачки. Применяются для быстрой смены деталей на приспособлениях-спутниках и в мелкосерийном производстве.
- Специальные тиски OML — тиски с изменяемой конфигурацией губок под конкретную геометрию заготовки, часто с несколькими точками прижима и синхронным зажимом с двух сторон.
- Аксессуары OML — сменные губки, вставки, упоры и крепёжные элементы, которые адаптируют базовые системы под нестандартные детали без покупки нового приспособления целиком.

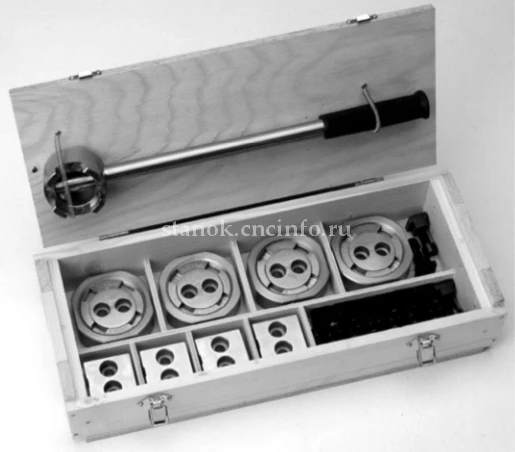

Модульная система быстрой фиксации заготовок за один поворот рычага, без ручной подстройки усилия при каждой смене детали.

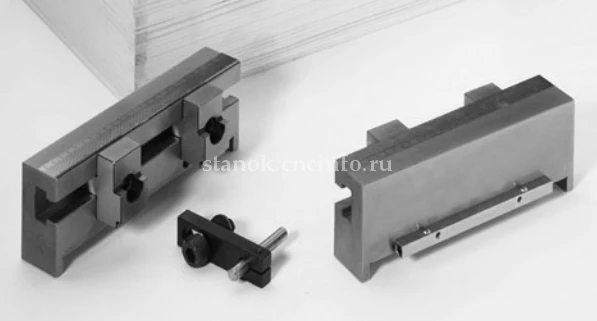

Тиски с адаптируемой конфигурацией губок под сложную геометрию заготовки, в том числе с несколькими точками прижима.
Принцип работы эксцентрикового самоблокирующегося зажима
Механизм CAM SYSTEM построен на эксцентрике — элементе с несимметричным профилем, который при повороте создаёт клиновое усилие прижима. Ключевое отличие от резьбовых прижимов в том, что рабочая точка эксцентрика выбрана так, что под нагрузкой резания механизм не раскручивается сам — это и называется самоблокировкой. Оператору достаточно повернуть рычаг на фиксированный угол, чтобы получить повторяемое усилие зажима без динамометрического ключа.
Для станков с ЧПУ это даёт три практических эффекта:
- время смены детали сокращается до нескольких секунд на точку прижима;
- усилие зажима одинаково от детали к детали, что снижает разброс размеров в партии;
- механизм устойчив к вибрации от резания благодаря геометрии самоблокировки, а не за счёт постоянного трения резьбы.
Такой подход логически близок к идее контактных измерительных систем — например, контактным щупам для проверки положения детали, — где точность и повторяемость важнее универсальности одного узла.
Сравнение OML с альтернативными решениями
Помимо приспособлений OML, для закрепления заготовок на станках с ЧПУ применяются оправки и цанговые патроны других производителей. Выбор между ними зависит от типа заготовки — плоская деталь под фрезерование, вал под токарную обработку или тело вращения сложной формы.
| Тип приспособления | Типовая деталь | Скорость смены детали | Особенность |
|---|---|---|---|
| Эксцентриковые зажимы CAM SYSTEM (OML) | Плоские и корпусные детали, приспособления-спутники | Высокая | Самоблокировка, стабильное усилие без подкачки |
| Специальные тиски OML | Заготовки нестандартной геометрии, партии малой серии | Средняя | Сменные губки, синхронный двусторонний прижим |
| Зажимные оправки MARIO PINTO | Тела вращения, обработка по внутреннему диаметру | Средняя | Базирование по отверстию, высокая концентричность |
| Цанговые патроны SMW-Autoblok | Пруток и цилиндрические заготовки | Высокая | Равномерный радиальный зажим по всей окружности |

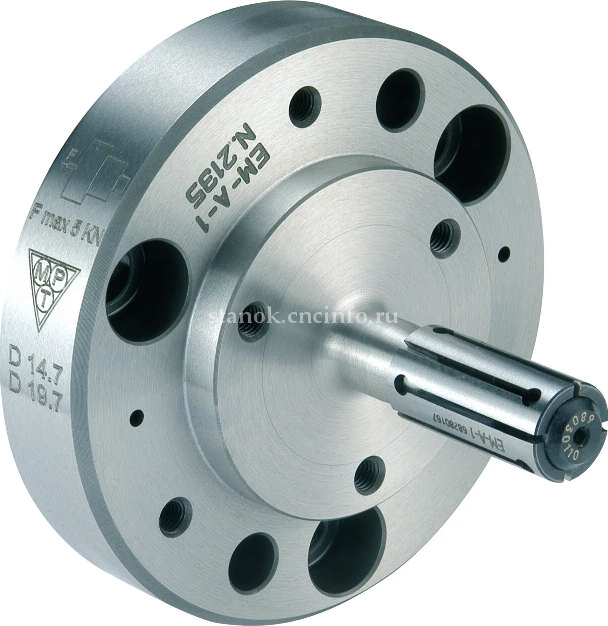

Альтернатива тискам для деталей типа тел вращения — базирование по внутреннему диаметру, когда прижим по наружной поверхности исключён.
Как выбрать приспособление под деталь и станок
Подбор оснастки начинается не с каталога, а с анализа детали и операции. Ниже — порядок, который снижает риск ошибки при заказе.
- Определите базовые поверхности. Если деталь допускает прижим по плоскости — подходят тиски или CAM SYSTEM; если базирование только по отверстию — нужна оправка.
- Оцените усилие резания на операции. Для чернового фрезерования с большим съёмом металла требуется запас усилия зажима, для финишной обработки важнее равномерность прижима без деформации тонкостенной заготовки.
- Проверьте совместимость с сеткой стола станка. Шаг крепёжных отверстий и высота приспособления должны укладываться в рабочую зону и не создавать столкновений с шпинделем или инструментальной оснасткой при смене инструмента.
- Учтите серийность. При малых партиях выигрывает быстрая переналадка (эксцентриковые зажимы), при длительных сериях однотипных деталей — специализированные тиски с фиксированной конфигурацией губок.
- Заложите запас по аксессуарам. Сменные губки и вставки OML позволяют закрыть следующую партию деталей без покупки нового базового узла — это дешевле, чем менять всё приспособление.
Если на станке уже установлена система измерения детали или привязки инструмента, стоит проверить совместимость по высоте закрепления — подробнее об этом в статье про установку датчиков измерения детали и привязки инструмента.
Сменные губки, вставки и крепёжные элементы для адаптации базовых приспособлений OML под нестандартную геометрию без замены основного узла.
Монтаж, настройка и обслуживание
Монтаж зажимного приспособления на стол или паллету станка выполняется по базовым Т-образным пазам или сетке резьбовых отверстий. При установке важно выверить приспособление относительно осей станка индикатором или контактным щупом — расхождение даже в несколько сотых миллиметра на базовой поверхности приводит к систематическому смещению всех деталей партии.
Плановое обслуживание эксцентриковых зажимов сводится к контролю люфта в шарнирном узле рычага и периодической смазке трущихся поверхностей эксцентрика — без этого угол поворота, обеспечивающий заявленное усилие, со временем смещается. Для тисков со сменными губками стоит проверять плоскостность посадочных поверхностей губок, поскольку загрязнение или задиры на них напрямую снижают повторяемость базирования.
Отдельное внимание уделяют состоянию крепёжных элементов — ослабленный болт крепления приспособления к столу может стать причиной вибрации, которую легко спутать с проблемами шпинделя; логика диагностики такой ситуации похожа на разбор в статье о диагностике шпинделя по стуку и гулу.
Типичные ошибки при выборе и эксплуатации
- Выбор приспособления по цене, а не по операции. Дешёвые тиски без адаптации губок под геометрию детали вынуждают тратить время на подкладки и прокладки при каждой партии.
- Игнорирование запаса усилия для черновых проходов. Если усилие зажима рассчитано на финишную обработку, деталь может сдвинуться при черновом съёме с большой подачей.
- Отсутствие выверки после переустановки. Даже самоблокирующийся зажим не компенсирует смещение самого приспособления относительно осей станка — базовое положение нужно проверять после каждого демонтажа.
- Использование универсальной оснастки там, где нужна специализированная. Попытка закрепить сложную деталь в стандартных тисках без сменных губок увеличивает время наладки и риск повреждения поверхности.
- Пренебрежение обслуживанием эксцентрикового механизма. Без контроля люфта повторяемость усилия зажима падает незаметно, а брак проявляется только на контроле готовых деталей.
FAQ: частые вопросы
Чем эксцентриковый зажим CAM SYSTEM отличается от резьбового прижима?
Эксцентриковый механизм создаёт клиновое усилие и самоблокируется под нагрузкой резания, поэтому не требует динамометрического ключа и не раскручивается со временем, в отличие от резьбового прижима.
Можно ли использовать тиски OML для тонкостенных деталей?
Да, если выбрана серия со сменными губками и настроен равномерный синхронный прижим, но усилие зажима нужно рассчитывать под конкретную толщину стенки, чтобы избежать деформации.
Нужна ли выверка приспособления после каждой переустановки на стол станка?
Да. Самоблокировка зажима не компенсирует смещение самого приспособления относительно осей станка, поэтому базовое положение проверяют индикатором или щупом после демонтажа.
Что дешевле — купить новое приспособление под нестандартную деталь или использовать аксессуары OML?
В большинстве случаев аксессуары — сменные губки и вставки — обходятся дешевле и позволяют адаптировать существующее базовое приспособление без покупки нового узла целиком.
Как часто нужно обслуживать эксцентриковый механизм?
Периодичность уточняйте по руководству производителя, но контроль люфта в шарнирном узле и смазку трущихся поверхностей стоит включать в плановое ТО станка, чтобы усилие зажима оставалось стабильным.
Заключение
Линейка OML закрывает большинство сценариев закрепления заготовок на станках с ЧПУ — от быстрой серийной смены деталей с помощью эксцентриковых зажимов CAM SYSTEM до точной фиксации сложной геометрии в специальных тисках с адаптируемыми губками. Правильный выбор определяется не характеристиками самого приспособления, а требованиями конкретной операции: базовыми поверхностями детали, усилием резания и серийностью производства.
Если нужна помощь в подборе конкретной серии OML или смежной оснастки под ваш станок и типовую деталь, обратитесь к специалистам ООО «Эффективное производство» — поможем сопоставить характеристики приспособления с реальными условиями обработки на вашем производстве.
